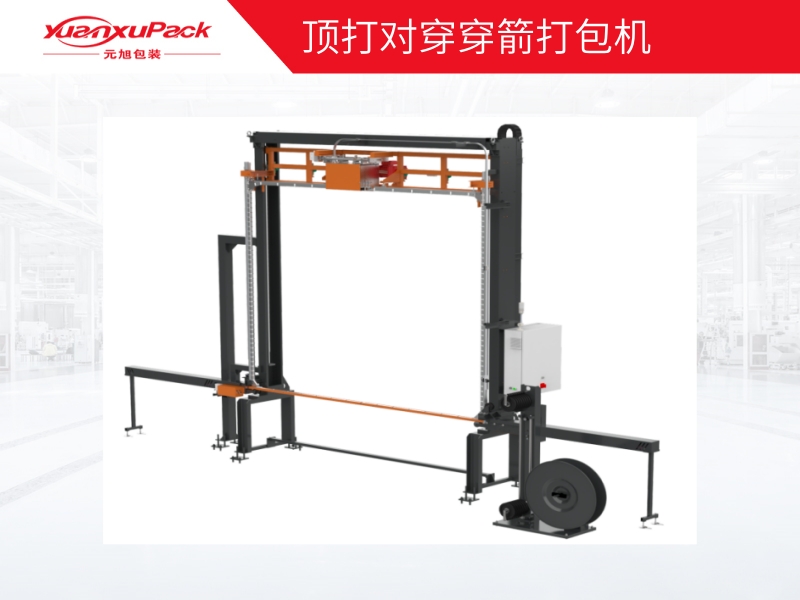

頂打對穿穿箭打包機
- 產品介紹
頂打式對穿穿箭打包機：
機頭在頂部
任意高度穿帶
機架上下移動
快速穿箭對接機構
機身一體化電氣控制箱
帶盤車采用可移動及電磁剎車式，具有更大的儲帶量
捆扎方式
穿箭機構由兩側往中間移動對接完成送帶閉環，適用于產品/輸送線寬度/轉臺直徑超過2000mm物料穿件打包，解決穿件過程中箭槽太長造成的物理下墜引起的穿件故障
適用于：建材行業、電子制造行業、光伏組件行業、汽配行業、原紙行業等。
技術數據
捆扎帶寬度：16±0.5mm
捆扎帶厚度：0.8±0.05mm
捆扎帶材料：A型只實用PET帶，B型可適用PP/PET
抗拉力：≥4400N
延伸率：12--16%
鐮 刀 彎：≤120mm/2m
捆扎帶繞卷尺寸：內徑406 mm 卷寬150--190 mm 卷重20kg
機芯尺寸：L500mm×W300mm×H360mm
機芯重量：約50kg
適應貨物尺寸：L500-1200mm*W500-1200mm*380-H1800mm
設備總重量：約500kg
穿箭速度：約0.35m/s
送帶速度：穿/退帶2m/s 張緊0.15m/s
機架升降速度：約0.11m/s
單根捆扎時間：約20秒
捆扎拉緊力：A型500-2500N;B型500--1500 N (可調整)
做扣方式：A型為摩擦焊接，B型熱熔焊接
接口黏合長度：15--20mm
焊接偏差：<2mm
焊接強度：>90%（根據捆扎帶品質而異）
電源要求：ABC N PE AC380V 50Hz
控制：SIEMENS S7-200 smart 系列 PLC
控制電壓：24 V DC
設備功率：約4.2kw
設備標準顏色:
機身框架 ：RAL7035
移動件 ：RAL1018
控制箱 ：RAL7035
| 規格 | 1608 |
| 材料 | PET/PP |
| 寬 度(mm) | 16±0.5mm |
| 厚 度(mm) | 0.8±0.5mm |
| 抗 拉 力(N) | ≥4400N |
| 延 伸 率（%） | 12-16% |
| 鐮 刀 彎 | ≤120mm/2m |
| 卷重(kg) | 20kg |
| 表面 形 式 | 綠色壓紋 |
| 卷 內 徑(mm) | 406mm |
| 卷 外 徑(mm) | 760mm |
| 卷 寬 度(mm) | 160-190mm |
| 質 量 要 求 | 符合GB/T22344-2018《包裝用聚酯捆扎帶》 |
