頂打纏繞打帶一體機
- 產品介紹

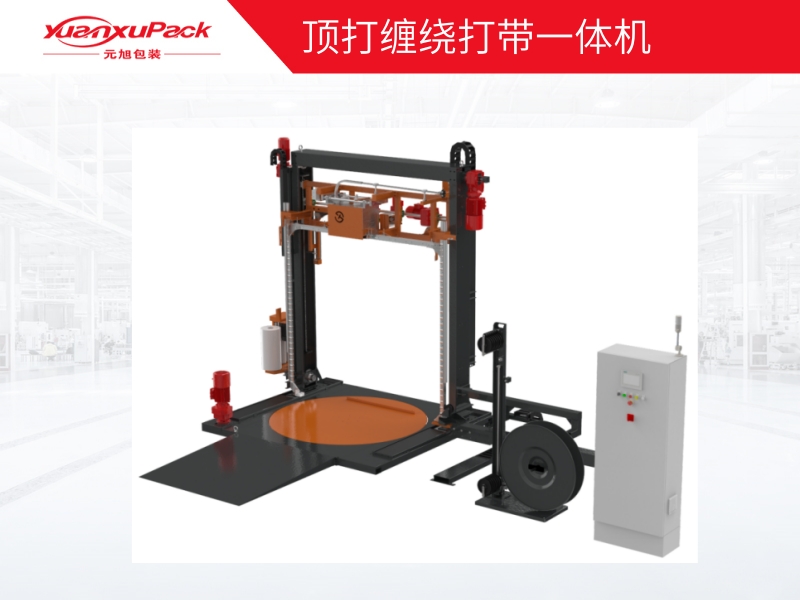

頂打式纏繞打帶一體機
機頭在頂部，自動感測貨物的高度
整機可移動，自動感測貨物的打帶位置
帶穿箭機構（TBFP）輕便快捷
自帶旋轉盤，旋轉速度可調
打帶纏膜一體
產品應用描述：
頂打式纏繞打帶一體機將穿箭打帶機與全自動纏繞機結合在同一個工位上，極大地節省了空間和成本，通過水平穿箭的方式實現弓架閉合，將棧板和產品進行垂直方向的平行打包，自動完成、送帶、收帶、拉緊、摩擦焊接、剪帶及纏膜等一系列捆扎工序，可根據貨物移動到合適的打帶位置，自動上、斷、繞膜機構，自帶轉盤可完成打帶后的自動纏膜，接口的位置在貨物的頂部。
產品性能及優點：
牢固耐用的結構框架。
打包機芯可提供可靠的拉緊力和穩定的接口強度，設計簡潔，更換容易，可大幅度提高打包效率。
機芯被牢固安置在升降機架上，通過導軌及電機帶動機架做前后移動。
可以離線或現場進行捆扎機芯維修，磨損件和備件更換方便。
捆扎帶沿著貨物通過捆扎機芯提供四周均衡的拉力。
帶有穿箭機構可穿過托盤的空隙，帶有雙側光電檢測托盤空隙是否存在堵塞。
根據進入貨物的不同高度可自動檢測。
設備采用德國西門子PLC及觸摸屏，內建實時傳感器及故障排除息，操作及問題排除更簡單,快速恢復生產。
獨立放置的帶有人機界面觸摸屏的操作箱。
友好的人機交互界面：人機界面圖形化設計，簡潔直觀，易操作。
帶有儲帶的電磁剎車式帶盤車可儲存收緊時多余的捆扎帶，可安裝20kg捆扎帶。
卡帶自動暫停，卡帶排除后，無須重新穿帶，可繼續打包。
缺帶自動檢測，確保可靠打包出貨。
自定義參數：位置自定義，適應不同應用場景；拉力自定義，適應多種產品需求，適應更多捆扎方式。
運動機構變頻驅動：安全、可靠、平穩。
膜架置于機架一側具備升降功能，可自動感應貨物高度進行纏膜。
技術數據：
捆扎帶寬度 ：16±0.5mm
捆扎帶厚度 ：0.8±0.05mm
捆扎帶材料 ：A型只適用PET帶，B型可適用PP/PET
轉盤直徑 ：1800mm/2000mm
轉臺高度 ：85mm
轉盤速度 ：0-15rpm，轉速變頻可調，轉盤緩起緩停
托盤尺寸 ：L500-1200*W500-1200*H130-150mm
適用貨物尺寸 ：L500-1200*W500-1200*H600-1800mm
纏繞膜尺寸 ：PE纏繞膜 寬度500*外徑240*卷芯直徑74mm
纏繞膜拉伸比例 ：1:3
纏繞膜重量 ：≤15kg
機頭尺寸 ：L500mm×W300mm×H360mm
機頭重量 ：約52kg
送帶速度 ：穿/退帶2m/s 張緊0.15m/s
捆扎拉緊力 ：A型500-2500N;B型500--1500 N (可調整)
做扣方式 ：A型為摩擦焊接，B型熱熔焊接
接口粘合長度 ：15--20mm
焊接偏差 <2mm
焊接強度 ：達到90％以上
機架升降速度 ：約0.11m/s
移栽速度 ：約0.16m/s
單根捆扎時間 ：約20秒（根據1200*1200*1800mm貨物測算）
井字形+纏繞時間 ：約280秒（根據1200*1200*1800mm貨物測算）
電源要求 ：3/N PE AC380V 50hz
控制 ：SIEMENS S7系列 PLC
控制電壓 ：24 V DC
額定功率 ：約6kw
設備尺寸 ：5500*2500*3100mm
設備標準顏色:
框架 ：RAL7035
移動件 ：RAL1018
控制柜 ：RAL7035
PET捆扎帶參數
| 規格 | 1608 |
| 材料 | PET/PP |
| 寬 度(mm) | 16±0.5mm |
| 厚 度(mm) | 0.8±0.5mm |
| 抗 拉 力(N) | ≥4400N PET |
| 延 伸 率（%） | 12-16% |
| 鐮 刀 彎 | ≤120mm/2m |
| 卷重(kg) | 20kg |
| 表面 形 式 | 壓紋 |
| 卷 內 徑(mm) | 406mm |
| 卷 外 徑(mm) | 760mm |
| 卷 寬 度(mm) | 160-190mm |
| 質 量 要 求 | 符合GB/T22344-2018《包裝用聚酯捆扎帶》 |
